방사선 영상의 기초



방사선 영상의 기초

안녕하세요

오늘은 방사선 영상의 기초에 대해서 알아보는 시간을 가져보려고 합니다. 방사선 영상이라고 하면,

방사선을 이용하여서 영상을 만들어내는 모든 장비 기술을 말할 수가 있겠는데요. 대표적으로 다들 잘 알고 있는

엑스레이 또한 방사선 영상의 기초에 해당한다고 할 수 있습니다. 방사선 영상은 정확한 진단을 위해서 가장 기초가 되면서 우선시되어야 하는 항목 중에 하나라고 할 수 있는데요. 이러한 영상의 기초에 대해서 오늘 한번 자세하게 알아보는

시간을 가져보도록 하겠습니다





< 목차 >

1. 농도

2. 대조도















1. 농도

우선 방사선 영상의 기초는 정확한 엑스선 진단은 훌륭한 의사에 의해서 이루어진다. 의사는 해부학, 병리학, 임상의학에 박식하여 엑스선 사진을 보고 환자의 체내에서 일어나고 있는 병적 변화를 진단하게 됩니다. 그러나 의사가 의학적으로 아무리 지식이 풍부하다고 하더라도 도저히 진단을 내릴 형편이 못 되는 나쁜 영상을 상대로 하여서는 정확하게 진단을 할 수가 없습니다. 따라서 영상진단을 내리려는 의사는 그 사진이 과연 진단에 적합한 여상이 되었느냐 안되었느냐에 따라서 진단의 여부가 달라진다고 할 수 있습니다. 그래서 이러한 방사선 영상의 기초가 중요하며, 방사선사는 항상 최상의 영상을 의사에게 보여줘야하는 의무가 있다고 할수있습니다. 방사선이라고 하면 인체에 적은 양이라도 안 좋은 역할을 하는 것으로 한 장의 사진으로 최상의 영상을 구현할 수 있도록 항상 기기 및 기술 등에 대해서 항상 대비를 잘하고 있어야 하는 것이라고 생각하게 됩니다. 그럼 방사선 영상에 영향을 미치는 농도에 대해서 우선 알아보도록 하겠습니다.

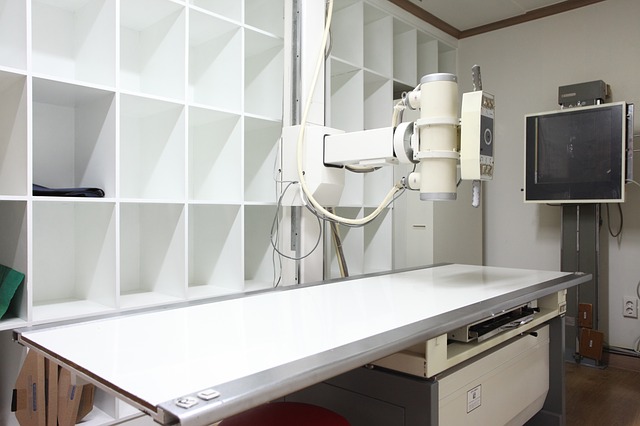

엑스선 필름은 노광 되지 않은 상태에서 현상 정착하면 투명하게 나오게 됩니다. 필름은 엑스선에 노광 것을 현상 정착해야만 비로소 검게 된다고 합니다. 만일 노출 부족이면 사진에는 검은 부분이 충분히 나타나지 않게 되고, 이렇게 되면 진단하기가 매우 어렵게 된다고 할 수 있습니다. 우리는 검게 된 정도를 흑화도라고 하며, 흑화도가 부족한 엑스선 영상은 안개가 짙은 날에 경치를 보는 것처럼 뿌옇게 나타난다고 할수있습니다. 이런 영상을 기초로 진단을 하게 되면 오진의 원인이 된다고 할수있습니다. 하지만 오늘날에는 컴퓨터와 결합하여 영상을 만들기 때문에 컴퓨터로 보정을 하게되면 어느정도까는 사진을 만들수는 있지만, 최초에 영상의 농도를 결정하게되는 인자들을 잘 선택하여서 촬영을 해야 최고의 영상을 만들수 있다고 할수있습니다. 예전에는 DR장비가 나오기 전에는 필름을 활용하여서 영상을 만들어냈기

때문에 촬영하는 방사선사의 능력에 따라서 영상의 선예도라던가 영상의 질이 많이 좌우되었다고 할 수 있습니다. 너무 적은 양의 노광을 시키게 되면, 사진 전체가 뿌옇게 나오게 되며 대조도가 현저하게 떨어지는 영상이 만들어지게 되므로, 이러한 영상은 진단학적으로 보았을때도 아주 안좋은 사진이라고 할수있습니다.





2. 대조도

다음은 대조도에 대해서 한번 알아보도록 하겠습니다. 대조도 또한 영상에 영향을 미치는 인자로써

조직과 병소 사이에 적당한 농도차를 만들어서 정상조직과 병변 조직의 차이를 명확하게 구별할 수 있도록 하는 것이

쉽게 말해서 대조도라고 할 수 있습니다. 쉽게 예를 들면, 흰색의 바탕에 검은색은 작은 점이 있다고 가정을 하게 되면

흰색의 바탕에 점은 확실하게 구별이 가능하게 됩니다. 하지만 검은색 계열의 바탕 즉 , 짙은 회색 계통의 바탕에 연한 검은색의 점이 있다고 한다면 이것은 구별하는 것이 아주 힘들다고 할 수 있습니다. 이러한 차이를 내는 것을 대조도로 라고 할수있습니다. 위에서 간단하게 설명드린것처럼 대조도는 병변을 발견하는데에 아주 중요한 인자라고 할수있으므로 반드시 좋은 영상을 구현하기 위해서는 대조도에 대한 개념을 정확하게 인지하고 있어야 한다고 할수있습니다.

대조도는 검사하려는 부분만 특히 강조되는 것이 좋을 때도 있고, 엑스선 영상의 일반적으로 대조도란 영상의 명암의 정도를 말하는데요. 대조도는 피사체가 엑스선을 흡수하기 때문에 생기는 것으로 피사체를 구성하는 각종 성분의 원자량 차이 또는 필름의 특성에 따라 명암의 차는 커진다고 할 수 있습니다. 전자를 피사체 대조도, 후자를필름 대조도라고 할수있습니다.  여기서 피사체 대조도는 피사체를 투과한 엑스선 감약의 차이 또는 엑스선 흡가 다른 두 점 간을 투과한 엑선의 비를 말하는데요. 엑스선은 피사체를 통과한 후, 해당하는 각종 장기의 원자번호 차이에 의하여서 나오는 양이 다르게 됩니다. 이러한 차이를 피사체 대조도라고 할수있습니다. 필름 대조도는 피사체 대조도가 그대로 엑스선 영상의 대조도가 되는 것은 아니며 필름, 증감지, 현상시간 등 조건에 의해서 피사체 대조도는 수정 변화되어 최종적인 엑스선 양상의 대조도로 되는 것이라고 할수있습니다. 이렇듯 엑스선 영상을 만드는 것에는 피사체, 그리고 필름의 대조도가 크게 영향을 미치며, 위에서 설명드린 농도 또한 선예하고 좋은 영상을 만들기 위한 요인으로 작용을 한다고 생각을 하시면 됩니다.









마무리

오늘은 방사선 영상의 기초에 대해서 간략하게 알아보는 시간을 가져보았습니다

그럼 오늘 하루도 즐거운 하루 보내시기를 바랍니다

감사합니다
